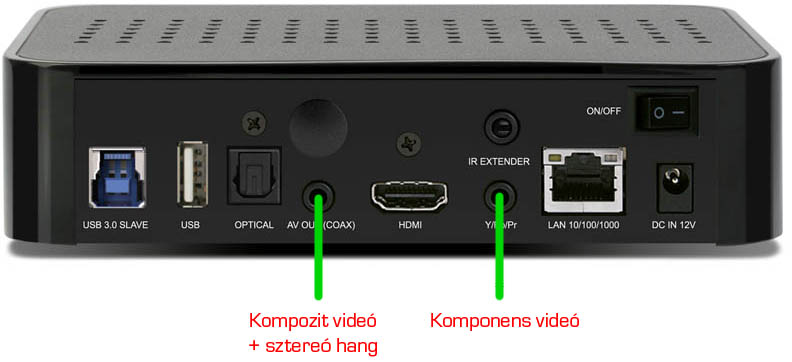

Mivel a TV-301 hátlapján nem jutott elegendő hely a szokványos kompozit videó + sztereó hang (sárga, piros, fehér RCA aljzat) és komponens videó (piros, zöld, kék RCA aljzat) csatlakozóknak, ez a kétféle kimenet egy-egy 4-pólusú jack aljzaton keresztül érhető el (AV OUT és Y/Pb/Pr feliratokkal jelölve):

A TV-301 dobozában megtalálható egy jack-RCA kábel. Ha a leggyengébb képminőséget biztosító kompozit videókimenetre van szükségünk, a kábel használata egyértelmű: a sárga a videójel, a fehér és a piros RCA csatlakozó pedig a sztereó hang két csatornája.

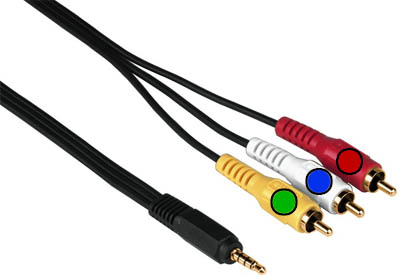

Ez a kábel azonban használható a komponens kimenettel is. Ebben az esetben a sárga RCA a TV-n lévő komponens bemenet ZÖLD, a fehér RCA a bemenet KÉK, még a piros RCA a maradék PIROS aljzatba csatlakoztatandó – ahogy a mellékelt képen is jelöltük színes körökkel).

A hangot ezen a kimeneten nem tudjuk továbbítani, de használhatjuk a HDMI-t (ha van HDMI-s erősítőnk), az optikai hangkimenetet (OPTICAL), egy újabb, bár nem tartozék jack-RCA kábellel az analóg, vagy a koax digitális hangkimenetet – AV OUT (COAX) – is.

Ha szükség lenne egy újabb jack-RCA kábelre, íme a mellékelt 3-RCA-s bekötése (köszönet érte zygy-nek), kezdve a jack dugó tövénél lévő érintkezővel, és haladva a hegye felé:

• 1. Test
• 2. Kompozit videó (sárga) / komponens zöld+szinkron
• 3. Jobb hang csatorna (piros) / komponens piros
• 4. Bal hangcsatorna (fehér) / komponenes kék
